化工泵要安裝止回閥嗎，止回閥安裝位置知識介紹

作者：化工泵來源：化工泵發布時間：2020-02-21

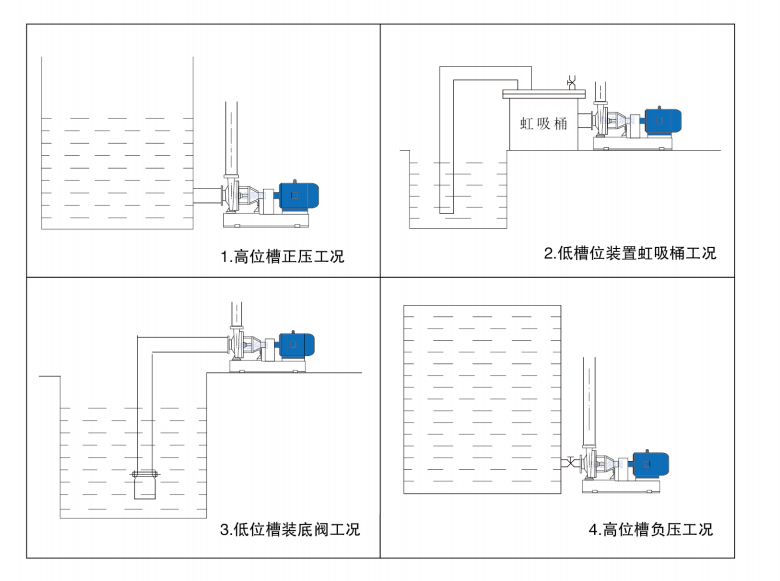

化工生產中，化工泵的使用很多，主要是對化工液體原料，污水循環排放等輸送。根據使用要求及介質的特殊性，需要安裝止回閥，那么止回閥安裝位置有什么講究呢，對于其他工況止回閥可以不用安裝嗎？止回閥又叫逆止閥，是一種自動閥門，它依靠管道內流動介質的壓力推動閥瓣，來實現閥門的關閉和開啟，當介質停止流動，止回閥閥瓣關閉，它能有效防止管道內介質發生倒流，這對于保障管道的安全起到了很大的作用。在低液位工況中，使用普通離心泵，泵本身沒有儲液室，免除每次灌腔的麻煩，那么，簡單的解決是安裝止回閥，保持泵腔管道液體回流而導致空轉，引發燒機等。
止回閥安裝位置

止回閥按結構劃分，可分為升降式止回閥、旋啟式止回閥和蝶式止回閥三種。升降式止回閥可分為立式和直通式兩種。旋啟式止回閥分為單瓣式、雙瓣式和多瓣式三種。蝶式止回閥分為蝶式雙瓣、蝶式單瓣，以上幾種止回閥在連接形式上可分為螺紋連接、法蘭連接、焊接和對夾式連接四種。
1、先裝止回閥后裝閘閥或者蝶閥
優點：可以保護止回閥，特別是在并聯泵中，當一個泵不啟動，其出口門關閉，另外一個泵啟動的時候，沖擊力都是閘閥或者蝶閥承擔。止回閥發生故障后，可以關閉進出口閥隔離系統進行修理。
缺點：閘閥或者蝶閥誰來保護？曾經出現過一個案例，蝶閥的閥板被打爛了。
2、先裝閘閥或者蝶閥后裝止回閥
優點：可以保護蝶閥或者閘閥，沖擊力靠止回閥承擔。
缺點：止回閥誰來保護，止回閥是靠壓力差來開關，如果總管壓力高就關，泵的壓力高就開，如果使用的流量不穩定，那么止回閥就會反復開關，會影響止回閥壽命。而且止回閥壞了，特別是母管制系統，需要停運系統后才能進行修理。
止回閥安裝位置

3、一般來說，由于止回閥啟閉動作較為頻繁，內部連接部分及密封部件容易發生損壞，為便于修理，防止發生由于止回閥故障而停運整個系統的情況，從這個角度考慮，止回閥會裝在出口閘閥或蝶閥之前，你見到的是不是基本上都是這樣呢？
4、安裝止回閥是為了保證水泵內部水流的流向，從而保障水泵的正常工作。所以關于止回閥的安裝位置，到底是安裝在水泵前還是水泵后，可以分兩種情況：

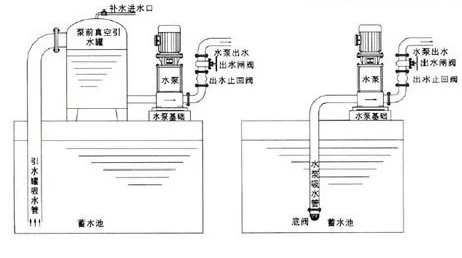

一種是安裝在水泵前豎吸管端頭，也叫底閥。目的是為了不用抽一次水向水泵充一次水，因為水泵內以及泵前的吸管內無水時水泵只能空轉抽不上水，所以水泵內必須充滿水才能抽出水。這種水泵的安裝是高于液面時的一種方法，也叫負壓法。
另一種是安裝在水泵的后方。這種安裝方法是液面高于水泵的情況下，方便啟停水泵時不用關水泵出水閥，特別是對于母管制水泵系統，防止發生倒流的情況。
止回閥必須安裝在泵的出口、出口控制閥之前的位置，以便檢修止回閥。一般泵的出口前一道是軟連接（減震器），接下來是止回閥，再接下來是隔斷閥（如蝶閥、閘閥、截止閥等）.
