電線接頭接法圖解
作者：泵 來源：泵機 發布時間：2021-11-25
一：單股銅芯導線的直線連接
①先將兩導線芯線線頭成X形相交。
②互相絞合2～3圈后扳直兩線頭。
③將每個線頭在另一芯線上緊貼并繞6圈，用鋼絲鉗切去余下的芯線，并鉗平芯線末端。
二：單股銅芯導線的T字形連接
①將支路芯線的線頭與干線芯線十字相交，在支路芯線根部留出5mm，然后順時針方向纏繞6～8圈后，用鋼絲鉗切去余下的芯線，并鉗平芯線末端。
②小截面的芯線可以不打結。
三：不等徑銅導線的對接
把細導線線頭在粗導線線頭上緊密纏繞5~6圈，彎折粗線頭端部，使它壓在纏繞層上，再把細線頭纏繞3~4圈，剪去余端，鉗平切口。
四：單股線與多股線的T字分支連接
①在離多股線的左端絕緣層口3~5mm處的芯線上，用螺絲刀把多股芯線分成較均勻的兩組（如7股線的芯線3、4分）。
②把單股芯線插入多股芯線的兩組芯線中間，但單股芯線不可插到底，應使絕緣層切口離多股芯線約3mm的距離。接著用鋼絲鉗把多股芯線的插縫鉗平鉗緊。
③把單股芯線按順時針方向緊纏在多股芯線上，應使圈圈緊挨密排，繞足10圈；然后切斷余端，鉗平切口毛刺。
五：雙股線的對接
將兩根雙芯線線頭剖削成圖示中的形式。連接時，將兩根待連接的線頭中顏色一致的芯線按小截面直線連接方式連接。用相同的方法將另一顏色的芯線連接在一起。

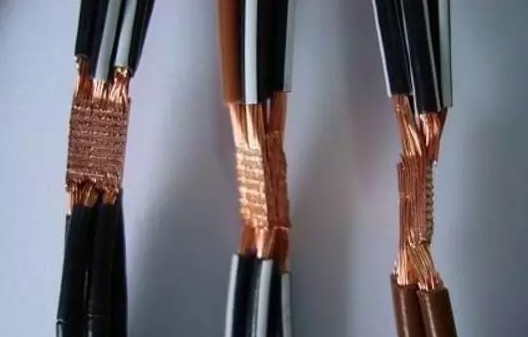

六：7股銅芯線的直線連接方法
①先將剝?nèi)ソ^緣層的芯線頭散開并拉直，再把靠近絕緣層1/3線段的芯線絞緊，然后把余下的2/3芯線頭按分散成傘狀，并將每根芯線拉直。
②把兩傘骨狀線端隔根對叉，必須相對插到底。
③捏平叉入后的兩側所有芯線，并應理直每股芯線和使每股芯線的間隔均勻；同時用鋼絲鉗鉗緊叉口處消除空隙。
④先在一端把鄰近兩股芯線在距叉口中線約3根單股芯線直徑寬度處折起，并形成90°。
⑤接著把這兩股芯線按順時針方向緊纏2圈后，再折回90° 并平臥在折起前的軸線位置上。
⑥接著把處于緊挨平臥前鄰近的2根芯線折成90° ，并按步驟⑤ 方法加工。
⑦把余下的3根芯線按步驟⑤ 方法纏繞至第2圈時，把前4根芯線在根部分別切斷，并鉗平；接著把3根芯線纏足3圈，然后剪去余端，鉗平切口不留毛刺
⑧另一側按步驟④～⑦方法進行加工。
七：軟線與單股硬導線的連接
先將軟線擰成單股導線，再在單股硬導線上纏繞7~8圈，后將單股硬導線向后彎曲，以防止綁脫落。
八：鋁芯導線用壓接管壓接
①接線前，先選好合適的壓接管，清除線頭表面和壓接管內辟上的氧化層和污物，涂上中性凡士林.
②將兩根線頭相對插入并穿出壓接管，使兩線端各自伸出壓接管25~30mm。
③用壓接鉗壓接。
④如果壓接鋼芯鋁絞線，則XX應在兩根芯線之間墊上一層鋁質墊片。壓接鉗在壓接管上的壓坑數目，室內線頭通常為4個，室外通常為6個。
九：鋁芯導線用溝線夾螺栓壓接
連接前，先用鋼絲刷除去導線線頭和溝線夾線槽內壁上的氧化層和污物，涂上凡士林鋅膏粉（或中性凡士林），然后將導線線卡入線槽，旋緊螺栓，使溝線夾緊緊夾住線頭而完成連接。為防止螺栓松動，壓緊螺栓上應套以彈簧墊圈
十：7股銅芯線的T字形連接方法
①將分支芯線散開并拉直，再把緊靠絕緣層1/8線段的芯線絞緊，把剩余7/8的芯線分成兩組，一組4根，另一組3根，排齊。用旋鑿把干線的芯線撬開分為兩組，再把支線中4根芯線的一組插入干線芯線中間，而把3根芯線的一組放在干線芯線的前面。
②把3根線芯的一組在干線右邊按順時針方向緊緊纏繞3~4圈，并鉗平線端；把4根芯線的一組在干線的左邊按逆時針方向纏繞4~5圈。
③鉗平線端。
